SDT340
Détectez, mesurez et analysez les ultrasons et les vibrations
SDT340 perpétue l’héritage d’excellence d’SDT en fournissant des données auxquelles nos clients peuvent faire confiance.

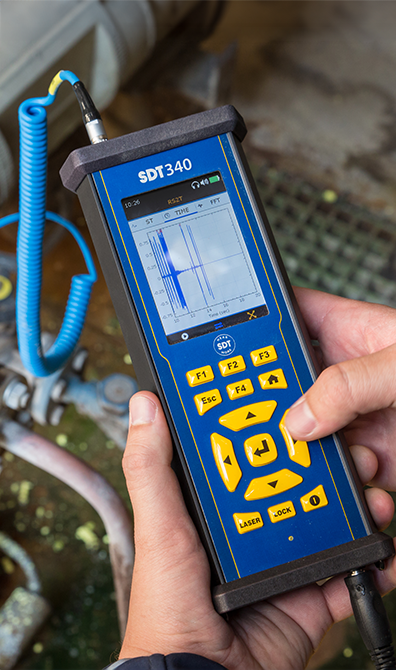

Détectez, mesurez et analysez l’état de santé de vos équipements en visualisant le signal temporel et le spectre ultrasonore et vibratoire directement sur l’écran couleur du SDT340.
Gérez les résultats et organisez votre stratégie de surveillance avec Ultranalysis® Suite 3. Contrôlez toute combinaison d’actifs et de tâches grâce à sa flexibilité.

Un équipement fiable est un équipement qui fonctionne à son rendement prévu lorsque l’on en a le plus besoin. Et, bien que la responsabilité de la fiabilité incombe à tous, c’est le service de maintenance qu’on appelle en premier lorsque quelque chose ne va pas. Pour ce faire, le SDT340 connecte les services maintenance et fiabilité d’une façon que nous n’aurions jamais pu imaginer.
Avec le SDT340, les inspecteurs restent connectés à leurs équipements. L’affichage en temps réel des signaux temporels et des spectres sur son écran couleur haute résolution permet aux inspecteurs de réaliser des diagnostics et des analyses sur le terrain, un travail qu’ils effectuaient auparavant dans leur bureau.
Le mode de mesure FocUS change la donne. Une vitesse d’échantillonnage améliorée et une meilleure sensibilité permettent d’émettre un diagnostic précis en toute confiance. Les anomalies mécaniques précoces sont vraiment difficiles à détecter. Le mode FocUS permet finalement au technicien de déceler des défaillances mécaniques de la manière la plus précoce possible, avant que cette dernière ne génère une vibration.
Les innovations du SDT340 sont la preuve du fort partenariat que nous avons établi avec nos clients. À bien des égards, le SDT340 est le fruit de la stratégie d’entreprise de SDT à savoir celle d’associer nos clients à notre vision : être un pionnier technologique en matière d’hardware, de logiciels et de formation. Considéré depuis longtemps comme le leader mondial dans le domaine des ultrasons, SDT démontre avec le SDT340 comment nous continuons à repousser les limites de cette technologie. Nos partenariats avec les clients nous aident à comprendre leurs problèmes. Par dessus tout, ils nous obligent à raisonner différemment, à explorer de nouvelles idées, à améliorer les idées existantes et à créer des plateformes hardware et software qui offrent de nouvelles opportunités.
En restant connectés à nos partenaires, nous sommes à même de continuer à produire des solutions innovantes, efficaces, précises, robustes, fiables, faciles à utiliser, nécessaires et abordables. Nous remercions nos clients car ce sont eux qui nous ont permis de créer le SDT340.
Le fait de savoir qu’une machine va connaître une défaillance n’empêche pas cette défaillance de se produire surtout si l’on ne partage pas cette information. Le SDT340 crée un environnement naturellement collaboratif en mettant à disposition, partout, les données sur l’état des équipements. Les équipes disposent ainsi d’un plan d’action pour la prochaine panne. Les pièces sont commandées ? OUI ! La main-d’œuvre est planifiée ? OUI ! Les procédures ont été passées en revue ? OUI ! Un responsable exécutif a été désigné ? OUI !
Les données ultrasonores nous en apprennent beaucoup sur l’état de santé de nos machines. Le SDT340, associé à UAS3, met ces informations à la disposition de tous ceux qui en ont besoin : l’usine entière, l’entreprise au niveau régional, tout le monde, partout dans le monde.
La collaboration n’a pas à se limiter à votre seule entreprise. En effet, le SDT340 ouvre la voie à des partenariats collaboratifs entre le prestataire de services et l’utilisateur de la maintenance prédictive. L’environnement des relations B2B est très fertile. Les entreprises s’ouvrent à la collaboration avec les prestataires de services qui intègrent les meilleurs intérêts de leurs clients directement dans l’énoncé de leur mission.
Le logiciel cloud héberge vos données en toute sécurité. La mémoire de 4Gb est 16 fois supérieure à celle du SDT270. Le SDT340 stocke les données uniquement dans sa mémoire interne. L’utilisation de cartes SD et de dispositifs de mémoire externes introduit en effet un risque de perte de données ou de transmission de virus informatiques.
L’écran couleur du SDT340 dispose d’une résolution transparente dans un format généreux de 3,5 pouces en 340×480. La navigation intuitive au moyen d’icônes est disponible dans de nombreuses langues et la navigation par écran partagé ajoute de la polyvalence aux tâches sur le terrain.
Le clavier optimisé – 14 touches – améliore l’expérience de l’utilisateur. Une touche étant affectée à chaque fonction, cela réduit les pressions de touche et optimise l’efficacité.
L’utilisation du SDT340 avec des capteurs fixes sont une tendance de l’industrie qui favorise la sécurité, l’ergonomie et l’intégrité des données.
Un étui est disponible comme accessoire pour protéger et garder propre le SDT340/270/200/LUBExpert.
L’étui en nylon très résistant pour le SDT340/270/200/LUBExpert empêche la pénétration de la poussière et l’usure générale, tout en gardant l’appareil à ultrasons propre.
Mesures intégrées | Ultrasons, vibrations, température infrarouge et tachymètre. |
Voies de mesure | Une voie réservée aux mesures ultrasonores, la deuxième aux mesures vibratoires. |
Signal temporel et spectre | Signal temporel et FFT à l’écran. Défilement et zoom permettant de naviguer dans le signal. Affichage des 10 valeurs les plus élevées. |
Gamme de fréquence | 5Hz à 100 kHz (ultrasons). 5Hz à 10 kHz. (vibration, ISO 10816/201816 compliant). |
Fréquence d’échantillonnage | 32, 64, 128 et 256000 échantillons par seconde et mode focUS. |
Durée du signal par enregistrement | 600 secondes (fréquence d’échantillonnage de 32 kHz) ou 150 secondes (128 kHz). |
Mémoire de données | 4,2 Go permettant le stockage de ~ 1166 minutes à 32 kHz ~ 583 minutes à 64 kHz ~ 291 minutes à 128 kHz ~ 145 minutes à 256 kHz |
Sensibilité | Instrument de classe I dépassant les exigences de la norme ASTM 1002-11 relatives à la détection des fuites de gaz à l’aide du capteur adapté. |
Écran | Écran couleur TFT 3,5 pouces, résolution de 320 x 480. Zone active : largeur 48,96 cm (1,93 pouces) x hauteur 73,44 mm (2,89 pouces). |
Bluetooth | Pour streaming audio. |
Boîtier | Aluminium extrudé, protections anti-choc en caoutchouc. |
Dimensions | L x l x H : 221 x 93,5 x 44 mm (8,7 x 3,7 x 1,7 pouces). |
Poids | 720 g (25,4 oz), batterie comprise. |
Casque | Casque filaire et casque Bluetooth sans fil. Le SDT340 est conforme aux exigences en matière de sécurité et de santé liées à l’exposition au bruit si il est utilisé avec les modèles de casque fournis par SDT. |
Garantie | A vie |
On-board measurements
Ultrasound, Vibration, Infrared temperature and Tachometer.
Dual Sensor Inputs
One for ultrasound measurement and one for vibration.
Time signal and spectrum
On-screen time waveform and FFT. Panning and zooming for signal navigation. Display of the 10 highest values.
Frequency range
20 kHz to 50 kHz (ultrasound). 10 Hz to 10 kHz (vibration)
Sampling rate
32, 64, 128 and 256 kHz oversampling FocUS Mode
Signal length per recording
600 seconds (32 kHz sample rate) or 150 seconds (128 kHz focUS Mode )
Data memory
4.2 GB allowing the storage of 71 minutes of signal sampled at 128 kHz or 286 minutes at 32 kHz
Sensitivity
Class I instrument exceeding ASTM 1002-11 requirements for gas leak detection using the appropriate sensor.
Display
Full color TFT 3.5” screen 320×480. Active area: width 48.96 mm (1.93”) x height 73.44 mm (2.89”)
Bluetooth
For audio streaming
Housing
Extruded aluminum, shock proof rubber protections
Dimensions
L x W x H 221 x 93.5 x 44 mm (8.7 x 3.7 x 1.7 inches)
Weight
720 g (25.4 oz), including battery
Headphone
Wired headset and wireless Bluetooth headset. The SDT340 is compliant to noise exposure health and safety requirements when using SDT provided models
